Anzeige des Frequenzspektrums in dBV oder V(rms)

Die Amplitude der Spektrallinien – gewonnen aus einer FFT – erfolgt beim HM 1508-2 wahlweise in den Einheiten V(rms) oder dBV. Bild 1 zeigt die Darstellung des Spektrums in V(rms). Die Spannungen an den Linien für f₁ = 3.6 MHz und f₂ = 7.2 MHz unterscheiden sich etwa um den Faktor 10, also 1.2 V vs. 0.12 V. Raster ist hier 200mV/div. Dieser Spannungsunterschied entspricht in Dezibel: 20 * log(1.2V / 0.12V) = 20 dB. Dies kann mit Bild 2 verifiziert werden, bei einem Raster von 10dB/div in der Amplitude.

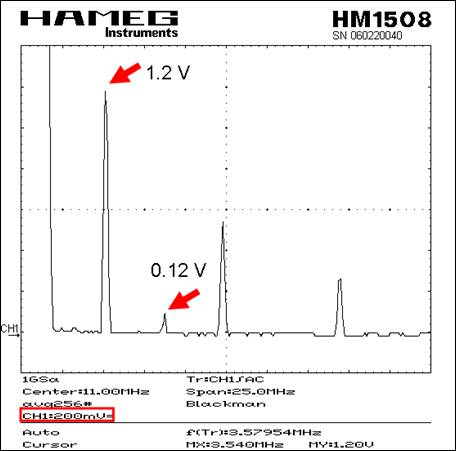

Bild 1: Anzeige des Frequenzspektrums in der Einheit V(rms)

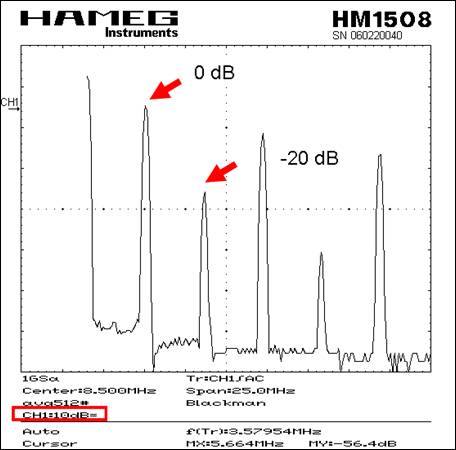

Bild 2: Anzeige des Frequenzspektrums in der Einheit dBV
