Notwendig ist die Kompensation im
NF-Bereich und im HF-Bereich.
Das Oszilloskop HM1508-2 stellt hierzu zwei
integrierte Rechteckgeneratoren mit 1 kHz bzw. 1 MHz Signalfrequenz und Vss =
0.2 V zur Verfügung.
Der NF-Abgleich
kompensiert die kapazitive Belastung des Oszilloskop-Eingangs. Durch den
Abgleich bekommt die kapazitive Teilung dasselbe Teilerverhältnis wie eine
ohmsche Spannungsteilung. Siehe hierzu den Artikel von F. Sichla aus
Funkamateur FA 1/10:
Korrekt und clever messen mit dem
Oszilloskop
Über das Bildschirmmenü, nach Drücken der
Taste (41) PROBE/COMPONENT, wird die
Signalfrequenz von 1 kHz eingestellt. Ein Trimmer direkt am Haltegriff des
Tastteilers wird mit dem Isolierschraubendreher so eingestellt, bis die oberen
Dächer des Rechtecksignals exakt parallel zu den horizontalen Rasterlinien
stehen.
Durch den HF-Abgleich werden
Einschwingverzerrungen (wie Überschwingen, Abrundung, Nachschwingen, Löcher
oder Höcker im Dach) in der Nähe der Anstiegsflanken auf ein Minimum begrenzt.
Zwei Trimmer am Stecker des 10:1 Tastteilers HZ200 dienen dazu die Flanken der
Rechteckschwingung - wie in Bild 1 -
„scharf“ einzustellen. Dabei sollte man auf die Anstiegsflanke und die obere
linke Impuls-Dachecke achten.
Beschrieben ist der Abgleich im Handbuch zu finden
direkt hier, oder auf der Homepage des Herstellers:
HM 1508-2 Handbuch
http://www.hameg.com/1.322.0.html

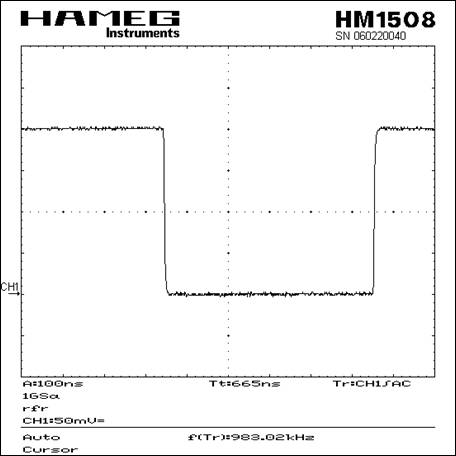

Bild 1: Darstellung des 1-MHZ Rechtecksignals nach
erfolgter
HF-Kompensation des Tastteilers
Von dl1go am 27.11.2010 - 15:24 | Amateurfunk | Messgeräte | Oszilloskop HM
